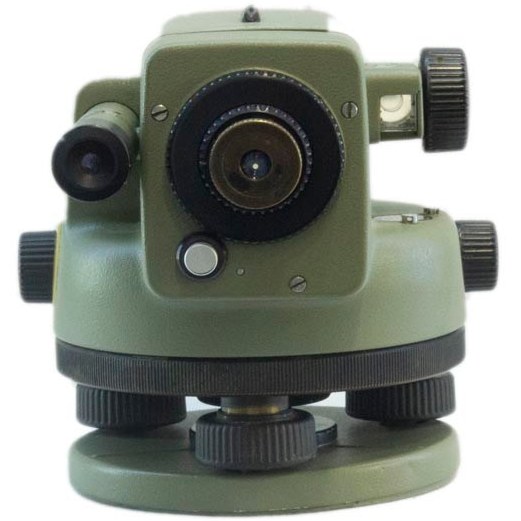

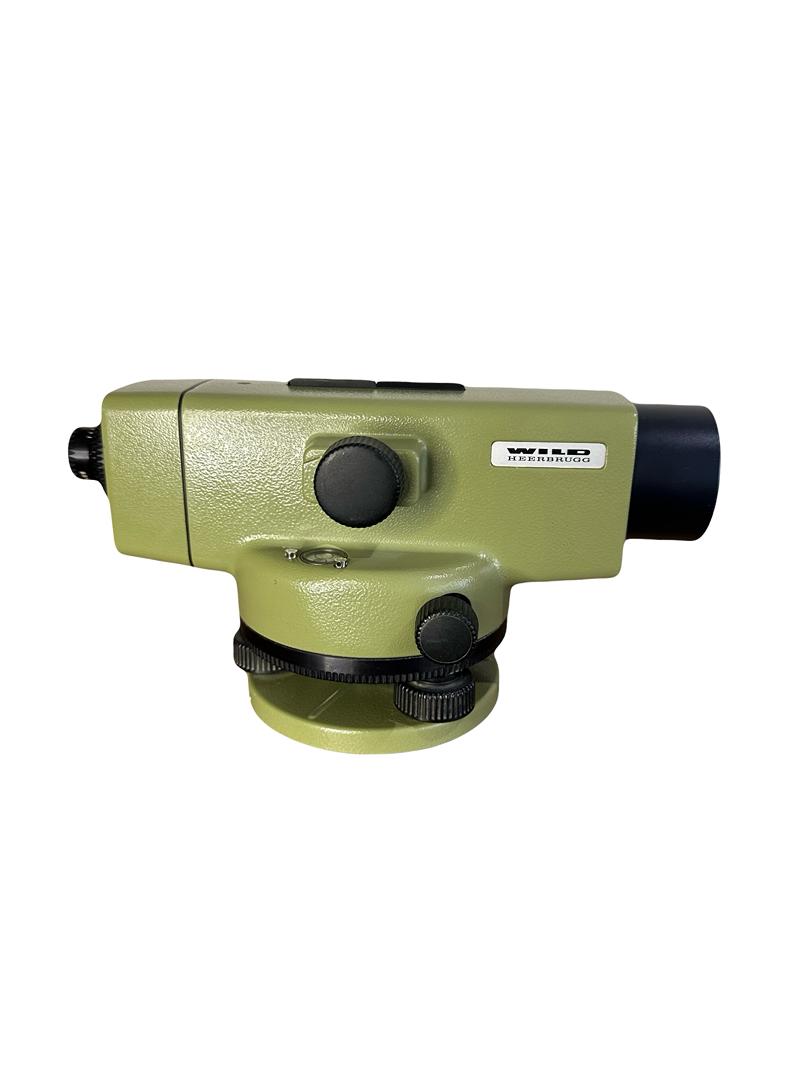

ترازیاب اتوماتیک ویلد سوئیس مدل NAK2 ساخت کمپانی مشهور تجهیزات نقشه برداری و مهندسی دقیق WILD سوئیس می باشد. ترازیاب اتوماتیک  NAK2 ساخت سوئیس بوده و ضد آب و ضد ضربه می باشد.ترازیاب ویلد  NAK2 از دقیق ترین ترازیاب های ویلد است.این ترازیاب نقشه برداری درحقیقت طرح به روز شده از محصولات تولیدی ویلد سری ترازیاب های دهه ۷۰ میلادی است که در کارخانه WILD و با همان نام NAK2 تولید می شد. این دستگاه ها با هدف فراهم کردن نیاز های ترازیابی نقشه برداران در سایت های نقشه برداری تولید میشدند. دقت، راحتی و قابلیت اطمینان از ویژگی های این سری از ترازیاب های دقیق ساخت کمپانی ویلد می باشد.پیچ فوکوس با تنظیم دو سرعته در این دستگاه ترازیاب و کمپانساتور بسیار دقیق و کار آمداستفاده از این دستگاه را در هر شرایطی آسان می نماید. لنزهای این ترازیاب دارای وضوح و کیفیت بسیار بالایی هستند و حتی در شرایط کم نور هم تصویر واضحی در اختیارکاربر قرار می دهند.بزرگنمایی بالای لنز و تلسکوپ این ترازیاب NAK2 باعث افزایش دقت ترازیابی می شود.ترازياب دقیق ویلد مدل NAK2 با قابلیت بزرگنمایی 32 برابر و اندازه گیری زاویه بصورت درجه و گراد و دقت ترازیابی رفت و برگشتی 0.7 میلیمتر در یک کیلومتر دقت بسیار بالا وقابل قبولی را برای نقشه برداران به ارمغان می آورد.همچنین لازم به ذکر است ترازیاب اتوماتیک ویلد  NAK2 یک لمب هم برای قرائت زوایای افقی داخل دستگاه دارد که به همراه برداشت های استادیمتری می توان از آن برای تعیین مختصات نیز  استفاده کرد.برای بالا بردن دقت در برداشت های نقشه برداری ترازیابی دقیق امکان نصب دستگاه میکرومتر به این ترازیاب NAK2 وجود دارد. که به وسیله آن قرائت اعداد از روی شاخص تا۰٫۱ میلی متر به طور مستقیم و ۰٫۰۱ میلی متر به طور تخمینی صورت می گیرد.

مشخصات محصول

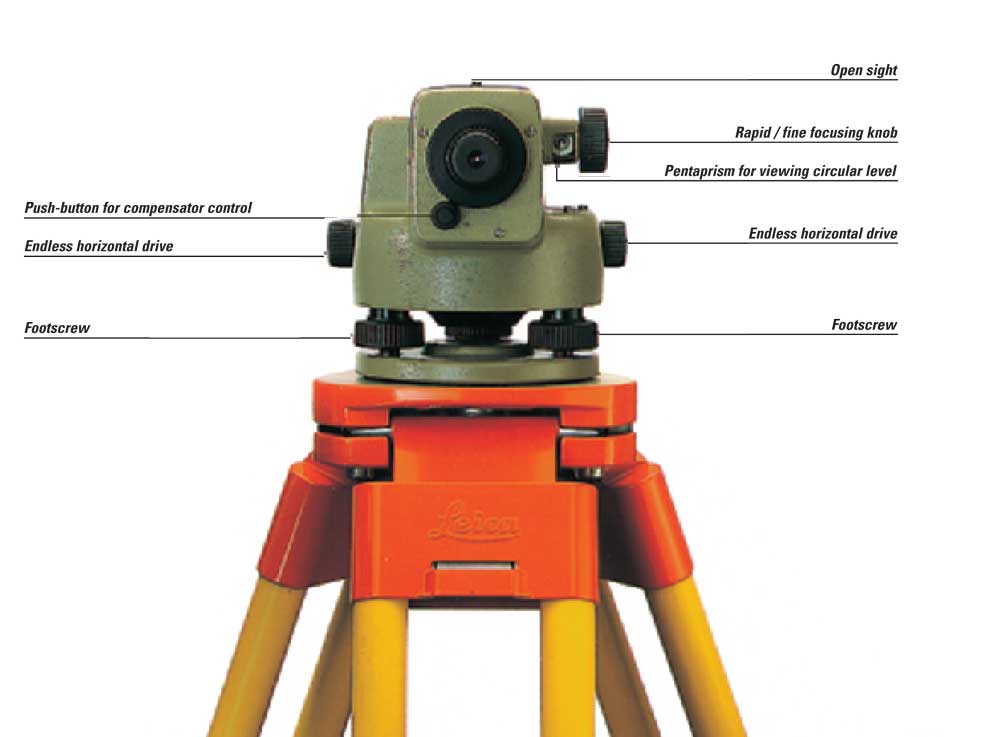

اجزائ دستگاه :

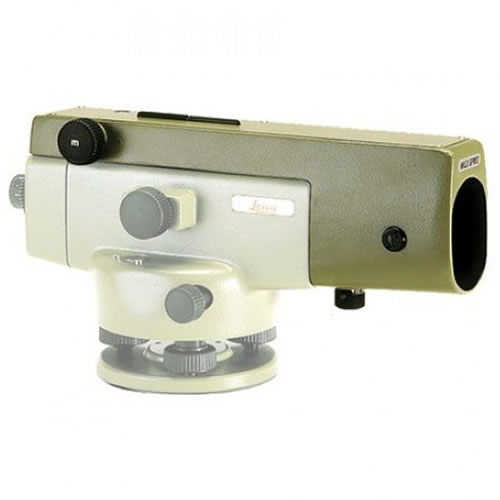

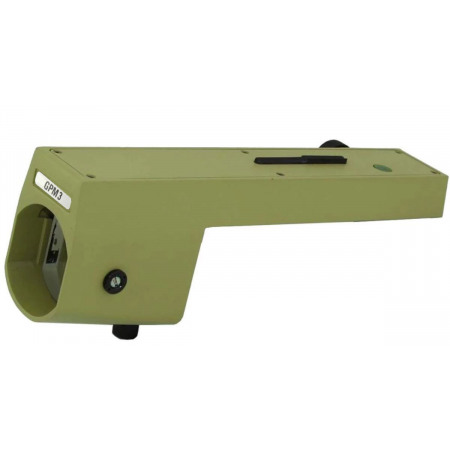

با نصب میکرومتر بروی دستگاه افزایش دقت ترازیابی از 0.7 میلی متر به 0.1 میلی متروجود دارد البته برای این کار استفاده از شاخص یا میر انوار ضروری است . در واقع بااستفاده از این اکسسوری دستگاه معادل ترازیاب دقیق N3 میشود. دو مدل میکرومتربرای این کار وجود دارد مدل GPM3 و GPM7 اولی برای رساندن دقت دستگاه به 0.1 میلیمتر و دومی برای 0.3 میلی متر تعبیه شده اند . در تصاویر زیر موارد مذکور را مشاهده میفرمایید :

بروشور و اطلاعات تکمیلی :

Leica_NA2_NA2K_levels_DS

Leica_NA2_NAK2_BRO

Leica_NA2_NAK2_UM

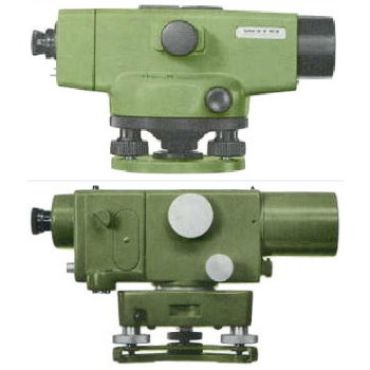

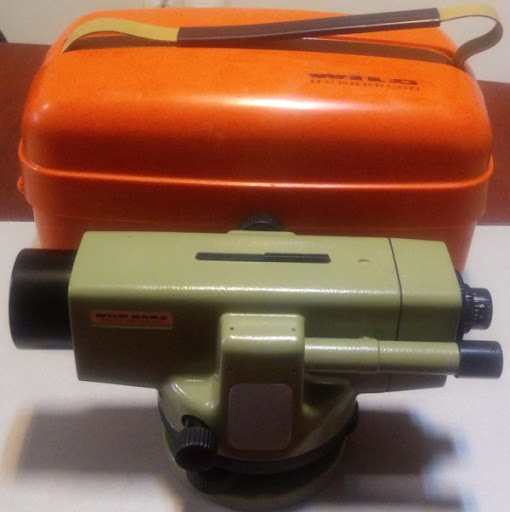

در پایان در جهت تکمیل صفحه میتوان به نوع قدیمی همین مدل ترازیاب با گذاشتن عکس و اطلاعات تکمیلی نیز اشاره کرد ضمنا تنها تفاوت NAK2 و NA2 نداشتن سیستم قرائت زاویه افق برای سری NA2 میباشد.

وایلد هیربروگ اولین ترازیاب اتوماتیک خود را با جبران‌ساز در سال ۱۹۶۰ معرفی کرد.

در سال ۱۹۷۰، سری جدیدی از ترازیاب‌های اتوماتیک با مدل ارتقا یافته Wild NA2 / NAK2 معرفی شد.

Wild NA2 / NAK2 دقیق‌ترین مدل از این خانواده بود و تا به امروز نیز تولید می‌شود!

برای هر دو نسخه، یک میکرومتر موازی صفحه‌ای نیز برای دقت بیشتر موجود بود/هست.

Wild NA2 / NAK2 دارای انحراف معیار ۰.۷ میلی‌متر برای ۱ کیلومتر (۰.۰۰۳ فوت / ۱ مایل) است.

(۰.۳ میلی‌متر برای ۱ کیلومتر (۰.۰۰۱۱ فوت / ۱ مایل) با میکرومتر موازی صفحه‌ای)

ترازوی مهندسین اتوماتیک Wild NA2 به ویژه زمانی مفید است که به قرائت‌های دقیق و سریع نیاز باشد. پس از اینکه حباب دایره‌ای با دقت در مرکز قرار گرفت، به وسیله پیچ‌های پایه، خط دید به طور خودکار از طریق جبران‌ساز نوع پاندولی افقی می‌شود. در نتیجه، NA2 نه تراز لوله‌ای دارد و نه پیچ شیب‌دار. از آنجایی که به خورشید حساس نیست، نیازی به چتر نیست و این امر به سرعت بخشیدن به ترازیابی نیز کمک می‌کند. یک میکرومتر صفحه موازی اکنون به عنوان یک وسیله جانبی اختیاری برای NA2 (و NAK2 که مشابه مدل استاندارد است، با اضافه کردن یک دایره افقی شیشه‌ای) در دسترس است و این اتصال امکان دستیابی به دقت حتی بالاتر را فراهم می‌کند. با استفاده از آن، قرائت مستقیم تا 0.001 فوت یا 0.1 میلی‌متر انجام می‌شود و تخمین تا 0.0005 فوت یا 0.01 میلی‌متر بدون مشکل امکان‌پذیر است. چشمی میکرومتر به راحتی درست بالای چشمی تلسکوپ قرار می‌گیرد. شبکه با نوع معمولی متفاوت است، زیرا نیمی از خط افقی با دو خط گوه‌ای شکل جایگزین شده است که به سمت مرکز همگرا می‌شوند، به طوری که می‌توان از نوع میله شطرنجی یا نوع دارای خطوط مدرج استفاده کرد. تلسکوپ تصویری روشن، متضاد و قائم ارائه می‌دهد و چرخش افقی با ترمز اصطکاکی انجام می‌شود و یک پیچ مماس بی‌پایان برای نشانه‌گیری دقیق دارد.

Wild NA2 – NAK2

Wild Heerbrugg introduced his first Automatic Level with a compensator in the year 1960.
In 1970 a new series of automatic levels was introduced with a upgraded Wild NA2 / NAK2.

The Wild NA2 / NAK2 was the most accurate of this family and its still produced till today !ble for even better accuracy.

The Wild NA2 / NAK2 has a standard deviation of  0.7mm for 1km (0.003 ft / 1 mile)

(0,3mm for 1km (0.0011 ft / 1 mile) with the plan parallel micrometer)

The Wild NA2 Automatic Engineers’ Level is particularly useful when accurate readings are required quickly. After the circular bubble has been centered carefully, by means of the foot screws, the line of sight is made horizontal automatically through the pendulum type compensator. As a result the NA2 has neither a tubular level nor a tilting screw. Being insensitive to the sun no umbrella is required and this also helps to speed up the leveling. A plane parallel plate micrometer is now available as an optional accessory to the NA2 (and the NAK2, which is identical to the standard model, with the addition of a glass horizontal circle) and this attachment enables an even higher accuracy to be obtained. With it, direct readings to 0.001 ft. or 0.1 mm are made and estimation to 0.0005 ft. or 0.01 mm is possible without difficulty. The micrometer eyepiece is placed most conveniently just above the telescope eyepiece. The reticule differs from the normal type, as one half of the horizontal line has been replaced by two wedge-shaped lines, converging towards the center so that either the chess-board type of staff or one with graduated lines may be used. The telescope gives a bright, contrasting, upright image and the horizontal rotation is friction-braked, with an endless tangent screw for fine pointing.

For both versions, there was / is also a plane parallel micrometer availa
