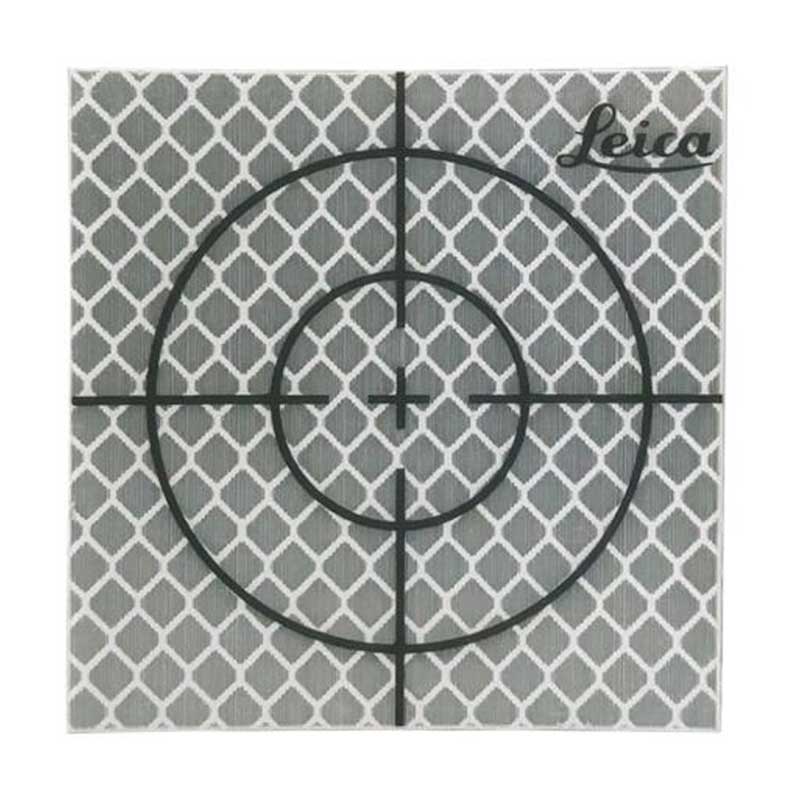

منشور های برچسبی نوعی از منشورهای نقشه برداری هستند که مواد بازتاب کننده نور یا امواج در آنها بر روی یک مدل کاغذ بسیار مقاوم قرار گرفته است. اسامی مختلفی همچون رفلکتور شیت منشور برچسبی منشور نواری تیپ نقشه برداری به خود اختصاص داده است . معمولا سمت پشتی چسبنده ساخته شده است تا بتوان این مدل منشورها را بر روی سطح چسبانده شود ابعاد این شیت نقشه برداری متغیر است.
– منشورهای برچسبی توسط توتال استیشن های نقشه برداری که دارای توانایی قرائت فاصله توسط منشور برچسبی هستند مورد استفاده قرار می گیرد.
استفاده از منشور برچسبی متفرقه با سیگنال برگشت ضعیف موجب تاثیر منفی بر EDM و خطای برداشت تا 4 mm میشود .

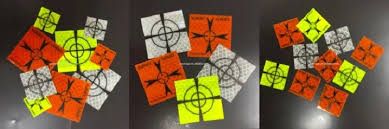

منشور برچسبی یا به عبارتی تیپ یا رتروتیپ نقشه برداری معمولا با رنگ های فسفری و نقره ای در ابعاد مختلف و سفارشی مانند ابعاد زیر موجود میباشد :
1*1
3*3
4*4
5*5
6*6
10*10
15*15
20*20
تارگتهای نواری بازتابنده RS راهی آسان برای طرحبندیهای سریعتر و دقیقتر ساختوساز هستند.
آیا تا به حال به عقب برگشتهاید؟ این سوالی است که باید هر بار که یک عکس توتال استیشن میگیرید از خود بپرسید، زیرا اگر حتی فقط یک بار برگردید، از خودتان به خاطر تنظیم یکی از تارگتهای نواری بازتابنده ارزان، بادوام و کارآمد Rothbucher System که برای اندازهگیری تمام فواصل با تاکیمتر یا توتال استیشن استفاده میشود، تشکر خواهید کرد. تارگتها. نشانگرهای Rothbucher در سایتهای ساختمانی اروپا استاندارد هستند و در ایالات متحده توسط پیمانکاران و نقشهبردارانی که میخواهند از فناوری توتال استیشن و توتال استیشن بدون بازتابنده به طور کامل استفاده کنند، مورد توجه قرار گرفتهاند. نوار بازتابنده از اکثر زوایا خوانش دقیقی ارائه میدهد و نوار مقاوم در برابر اشعه ماوراء بنفش با ضخامت کم و چسب قوی به این معنی است که میتوانید هر بار دقیقاً همان عکس را – بدون انحراف منشور – بگیرید.
نشانگرهای Rothbucher System که برای دید از پشت، عکسهای بررسی، ارجاعات ارتفاعی و موقعیتهای نظارتی عالی هستند، بهترین راه برای بهرهبرداری از سرمایهگذاری شما در تجهیزات نقشهبرداری با فناوری پیشرفته هستند.

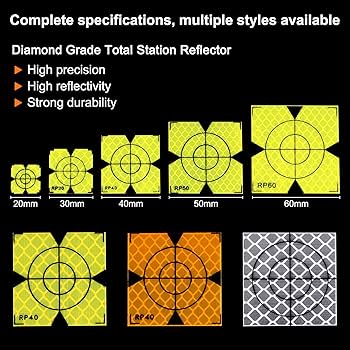

Target Reflector Ranges:
Target reflectors w/ crosshair 20 x 20 mm: range approx. 50 m (164 ft)
Target reflectors w/ crosshair 30 x 30 mm: range approx. 80 m (262 ft)
Target reflectors w/ crosshair 40 x 40 mm: range approx. 100 m (328 ft)
Target reflectors w/ crosshair 60 x 60 mm: range approx. 120 m (394 ft)
Target reflectors w/ crosshair 220 x 220 mm: range approx. 500 m (1640 ft)
