منشور نقشه برداری چیست و چه کاربردی دارد ؟
منشور نقشه برداری قطعه ای شیشه ای یا کریستالی است که معمولا درون یک قاب فلزی یا پلاستیکی قرار گرفته و برای بازتاب پرتوهای نور یا سیگنال ها و لیزر ارسال شده از دوربین نقشه برداری توتال استیشن استفاده می شود. این بازتاب باعث می شود که دستگاه بتواند موقعیت و فاصله دقیق نقطه مورد نظر را اندازه گیری کند.

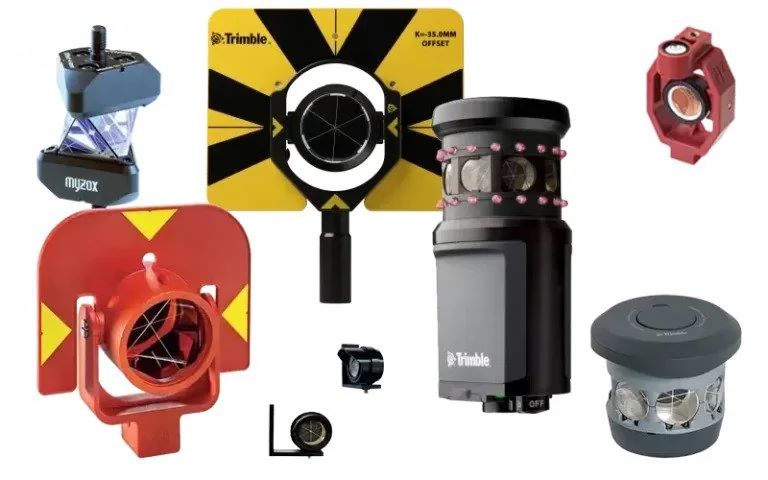

منشورهای نقشه برداری انواع و اقسام مختلفی دارند بنابراین میتوان انها را به چهار دسته کلی شامل منشورهای گرد یا رند و مینی منشورها و منشور 360 درجه و منشورهای برچسبی یا تیپ تقسیم بندی کرد که در ادامه مختصر به توضیح هر کدام میپردازیم :
1- منشور های گرد:
منشور گرد محصول دقیق و با قدرتی است که مخصوص امور نقشه برداری با توتال استیشن مثل برداشت توپوگرافی ساختمان سازی، پروژه های برداشت املاک و … مناسب است.
این نوع منشور هابا فناوری پیشرفته، با دقتی بسیار بالا ساخته شده است. (تا دامنه 2500 متری را با خطای 2 میلی متر اندازه گیری میکند) . این منشور خوش ساخت و با کیفیت درون یک محافظ پلیمری قرار داده شده است که قابلیت نصب روی پایه را دارا می باشد.
همانطور که در منوهای سایت بطور کامل هر منشور در دسته بندی خود کامل و مفصل توضیح داده شده است این نوع منشورها مانند سایر کالاها در انواع مختلف و تولید کمپانی های متعددی تولید شده اند لذا جهت اخذ اطلاعات کامل به منوی هر بخش در سایت مراجعه نمایید.
2- مینی منشورها :
همانطور که از نام آن پیداست، مینی منشور نسخه کوچکتر منشور معمولی است که برای کارهای دقیق تر و محیط های محدود طراحی شده است. این نوع منشور به دلیل وزن کم و قابلیت حمل آسان، برای نقشه برداران بسیار محبوب است. مینی منشور ها اغلب در پروژه های شهری، برداشت های کوچک یا کارهایی که نیاز به دقت بالاتر دارند به کار گرفته می شوند. مزیت دیگر مینی منشور قیمت مناسب تر و قابلیت استفاده با پایه های سبک تر است.

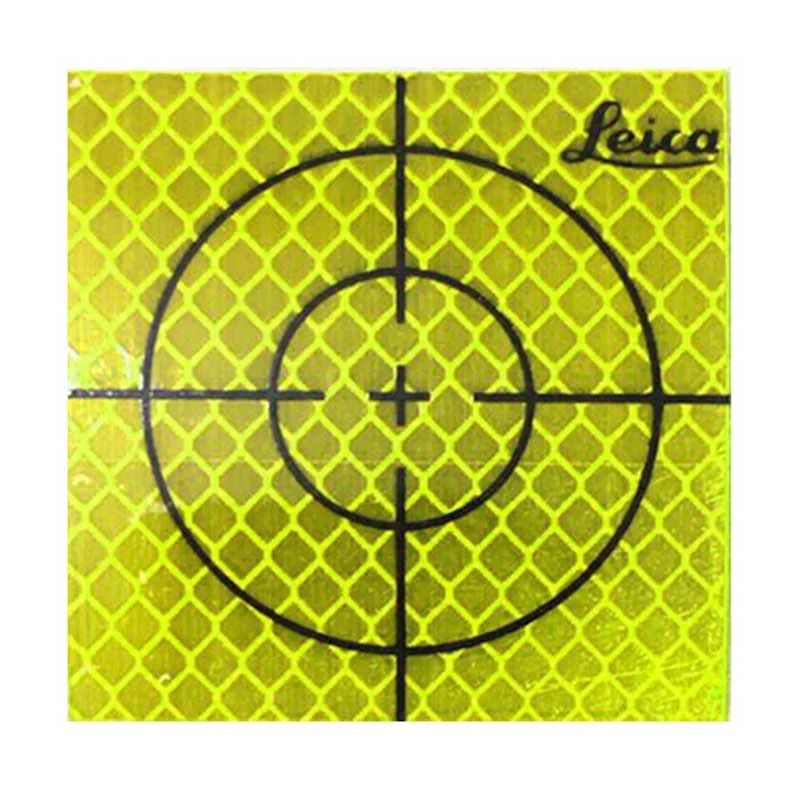

3- منشور برچسبی :
منشور های برچسبی نوعی از منشورهای نقشه برداری هستند که مواد بازتاب کننده نور یا امواج در آنها بر روی یک مدل کاغذ بسیار مقاوم قرار گرفته است. اسامی مختلفی همچون رفلکتور شیت منشور برچسبی منشور نواری تیپ نقشه برداری به خود اختصاص داده است . معمولا سمت پشتی چسبنده ساخته شده است تا بتوان این مدل منشورها را بر روی سطح چسبانده شود ابعاد این شیت نقشه برداری متغیر است.
– منشورهای برچسبی توسط توتال استیشن های نقشه برداری که دارای توانایی قرائت فاصله توسط منشور برچسبی هستند مورد استفاده قرار می گیرد.
استفاده از منشور برچسبی متفرقه با سیگنال برگشت ضعیف موجب تاثیر منفی بر EDM و خطای برداشت تا 4 mm میشود .
منشور برچسبی یا به عبارتی تیپ یا رتروتیپ نقشه برداری معمولا با رنگ های فسفری و نقره ای در ابعاد مختلف و سفارشی مانند ابعاد زیر موجود میباشد :
4-منشور های 360 درجه :
منشور 360 محصولی دقیق و کاربردی ست که در حقیقت ترکیبی هوشمندانه از 6 منشور می باشد و قابلیت نصب بر روی گیرنده های لایکا موسوم به Smart Antenna را دارد. همچنین با دارا بودن رزوه می توان آن را بر روی ژالن نیز نصب کرد. این منشور توسط قطعات پلاستیکی بالا و پایین خود، در برابر ضربه و سقوط از ارتفاع محافظت شده است. این نوع منشورها به دلیل هندسه خاص و چیدمان منشورهای موجود در خود، توانایی رسیدن به دقت فاصله یابی 2 میلیمتر را دارد.از این منشور همچنین در پروژه ها و عملیات های نقشه برداری و مسافت سنجی در حالت پیوسته (Tracking) استفاده می گردد.
